电阻测试仪价格行情

微机继电保护测试仪测试模式：差动6I模式针对于有6个电流的测试仪使用。差动3I模式针对于只有3个电流的测试仪使用。另外6个电流的测试仪也能使用差动3I模式。2、保护类型：可以选择测试变压器、发变组、发电机、母差。3、变压器接线：绕组数：可以选择双绕组、三绕组。接线方式：选择保护装置整定的变压器接线方式。相位校正方式：可以选择无校正、Y侧校正、△校正三种方式。应与保护装置的实际校正方式一致。参与测试的绕组：选择当前要测试绕组。4、制动/动作方程：CT指向：可以选择两侧流向变压器和一侧流入，一侧流出。通常两侧流向变压器。Ir、Id：制动电流与差动电流计算公式，应与保护装置的实际公式一致。根据保护型号导入方程：软件收录了部分公式，仅供参考，实际公式参见实际保护说明书。如图3.4.1-2图3.4.1-25、In与Kp1、Kp2计算：额定电流与平衡系数计算。Kp计算方法：本软件提供三种计算方式，根据额定电压Un和CT变比归算至高压侧、根据额定电流In归算至高压侧、根据标幺值计算。应与保护装置实际计算方式一致，如保护不是使用以上三种方式，可直接读取保护装置的平衡系数或根据保护说明书计算方式自行计算。额定容量Sn：输入保护装置整定的额定容量，如保护装置各侧额定容量不一致，输入容量值计算。额定电压Un：输入保护装置整定的额定电压。CT变比：输入保护装置整定的CT变比。额定电流In：选择根据额定电压Un和CT变比归算至高压侧时，为额定容量、额定电压、CT变比计算出的额定电流二次值。选择根据根据额定电流In归算至高压侧、根据标幺值计算时，可手动输入额定电流二次值。平衡系数KP：计算出的平衡系数。计算KP：点击后，可计算出平衡系数KP值。确定：点击确定后额定电流与平衡系数自动填入测试窗口的相应位置。如图3.4.1-3图3.4.1-36、有名值方式测试、标幺值方式测试选择有名值方式测试时：应填入正确的电流平衡系数；后面的曲线定义应用有名值定义，如差动电流门槛定值为0.5Ie，Ie=2A，则曲线定义处应填入1A；添加的测试点也是有名值；坐标系下显示的当前测试点Ir、Id也是有名值。选择标幺值方式测试时：应填入正确的额定电流；后面的曲线定义应用标幺值定义，如差动电流门槛定值为0.5Ie，Ie=2A，则曲线定义处应填入0.5；添加的测试点也是标幺值；坐标系下显示的当前测试点Ir、Id也是标幺值。7、额定电流：可通过In或KP1、KP2计算获得，也可手动计算或通过保护装置读取后填入。注意：部分保护装置可能各侧额定容量不同，保护装置计算的额定电流是通过各侧容量分别计算所得，这时就不能直接填入保护装置读取的各侧额定电流，而应用同一个容量进行计算得到。8、电流平衡系数：可通过In或KP1、KP2计算获得，也可手动计算或通过保护装置读取后填入。9、高压侧相位、低压侧相位：受CT指向控制，无须填入。

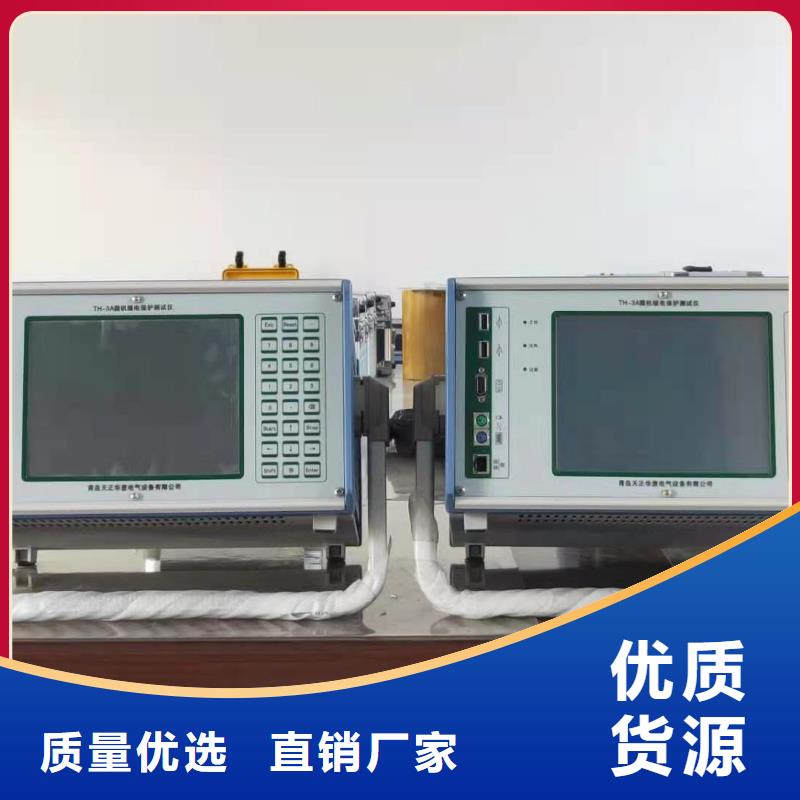

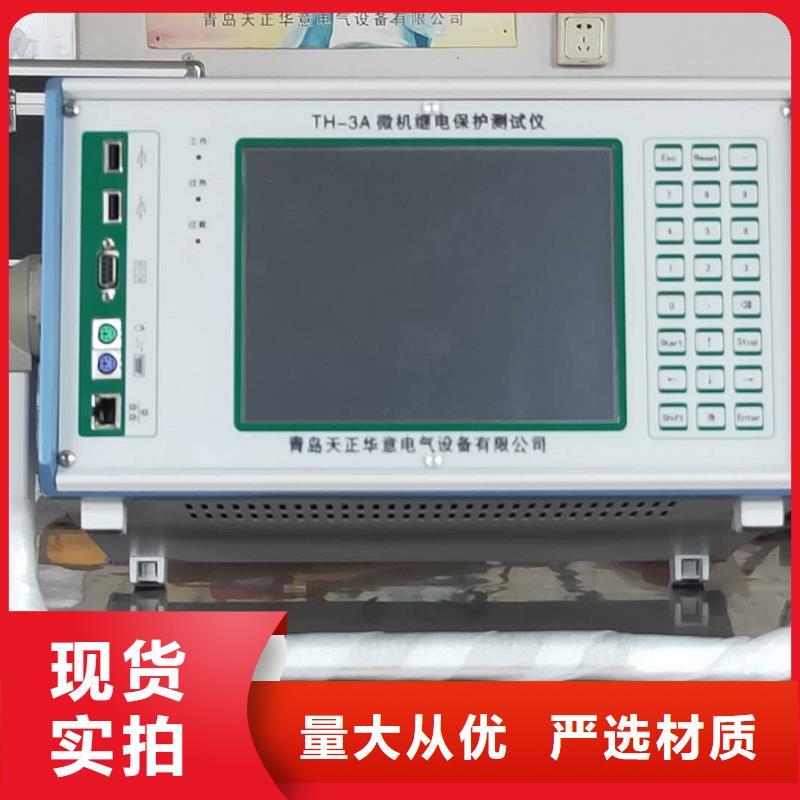

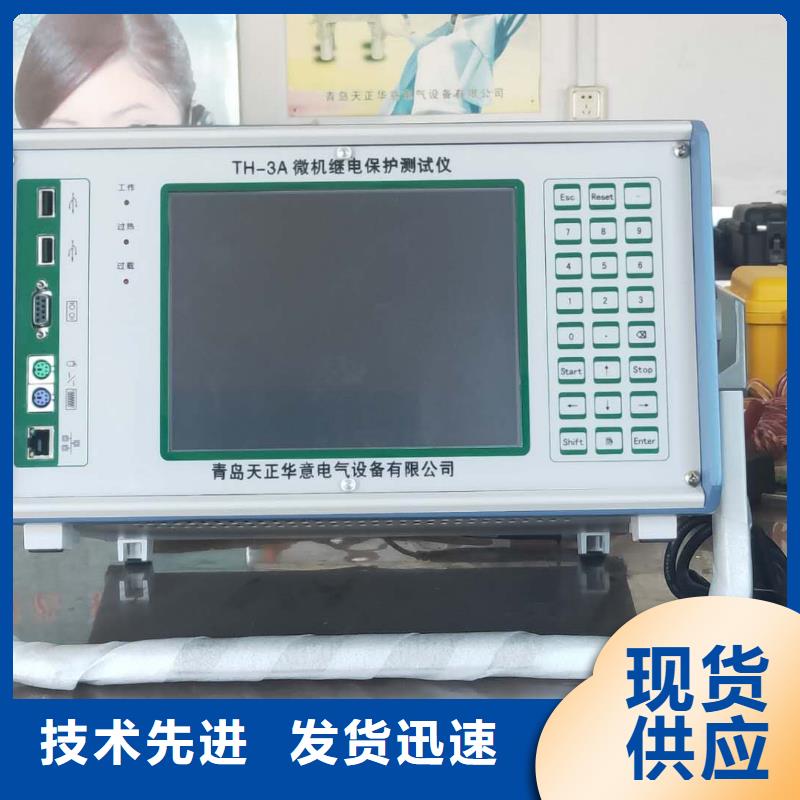

微机继电保护测试仪装置特点与技术参数节 主要特点 电压电流输出灵活组合 输出达4相电压3相电流，可任意组合实现常规4相电压3相电流型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。电压电流精度高，4相电压、3相电流输出，精度、稳定度高，幅值相位任意调节。 内置高精度GPS模块，保证各种量的时标误差＜10us。 测试功能强大，遥控、遥信（风暴）、遥测测试功能；站内、站间SOE测试功能；GPS对时模块可实现对综自系统遥信、遥测响应时间的测试，PPS误差测试输出采用高保真、高可靠模块式线性功放，性能卓越。确保从微小电流到大电流都波形平滑、精度优良 6路无极性开入。兼容空接点与0~250V电位接点7 对开出，采用隔离电子空接点，可承受DC400V/AC220V电压，可实现高速无抖动输出。 优良的散热结构和自诊断、自保护、输出闭锁等，可靠性高。 内置高性能工控机，采用WinXP系统，解析多种远动协议。 ? ?操作方式 装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。 ?新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。 ?高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。 ?软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。 ?具有独立专用直流电源输出 设有一路110V 及 220V专用直流电源输出。 ?接口完整 装置带有USB通讯口，可与计算机及其它外部设备通信。 ?完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。 第二节 额定参数 交流电流输出 输出精度 0.2级 相电流输出（有效值） 0～40A 三并电流输出（有效值） 0～120A 相电流长时间允许工作值（有效值） 10A 相电流输出功率 420VA 三并电流输出时输出功率 900VA 三并电流输出时允许工作时间 10s 频率范围（基波） 20～1000Hz 谐波次数 1～20 次 直流电流输出 输出精度 0.2级 电流输出 0～±10A / 每相，0～±30A / 三并 输出负载电压 20V 交流电压输出 输出精度 0.2级 相电压输出（有效值） 0～120V 线电压输出（有效值） 0～240V 相电压/线电压输出功率 80VA / 100VA 频率范围（基波） 20～1000Hz 谐波次数 1～20次 直流电压输出 输出精度 0.2级 相电压输出幅值 0～±160V 线电压输出幅值 0～±320V 相电压/线电压输出功率 70VA / 140VA 开关量及时间测量
