准备好领略SOE测试仪三相交直流指示仪表检定装置质检合格出厂产品的风采了吗？我们为您准备的视频将带您走进产品的世界，让您感受它的独特之处。
以下是:山东东营SOE测试仪三相交直流指示仪表检定装置质检合格出厂的图文介绍
天正华意电气设备(东营市分公司)，厂家占用面积12000/㎡工厂房，拥有各类员工达100余人，设备高达30于套，经济实力雄厚，实现了生产【录波分析仪】的现代化。厂家采用世界的先进技术，拥有各种先进的【录波分析仪】制造加工设备。
山东东营SOE测试仪矢量显示界面UA0无谐波 开环电能校验方法: 按【→】键光标进入编辑状态，此时按面板上数字键置数，按【→】键光标进入下一个编辑框,当参数全部设置好后按【Enter】确认并开始校验。有功电能校验和无功电能校验切换方法:按【→】至有功电能处按【Enter】建切换有功或无功按【→】至常数设置常数【Enter】确定按【→】至圈数设置圈数 【Enter】确定按【→】至停止校验按【Enter】开始校验，常数设置范围设置范围（ 脚 : 地 (黑色)有源电能表接线方法无源电能表接线方法7.7参数校准界面此界面为仪器的参数校准，为了保证仪器精度此界面不对用户开放。八、山东东营附近遥信盒8.1 开关量输出公用公共端、山东东营附近可独立设置断开或闭合的开出量32对各开出量端点自身并不带压，需外接开出电压，外接电压支持范围DC0V～400V各开出量输出不同步时间误差：≤0.1ms 可编程脉冲输出：频率0～500Hz可调，脉宽1ms～65534ms可调8.2开关量输入公用公共端、山东东营附近开入量16对，隔离电压500V 兼容空接点和有源接点（DC24V～250V）输入，自动识别有源接点输入极性 承受输入电压为DC400V 开入量动作时间测量误差：≤0.1ms8.3 GPS时钟同步模块授时从右至左排列1、山东东营附近2、山东东营附近3、山东东营附近4、山东东营附近51.B码A端；2.B码B端；3.空；4.PPS输出；5.地PPM、山东东营附近PPS[] 信号类型：TTL（信号电平：＋5V）8.4 IRIG-B码时钟授时输出信号编码规范：IEEE C37.118-2005、山东东营附近IRIG STANDARD 200-04 信号类型： RS-485、山东东营附近RS-232、山东东营附近TTL（信号电平：＋5V）
山东东营SOE测试仪第二种连接方式是使用专用连接电缆，将测试仪的触发信号通过特制的专用连接器连接到 SOE 模件。这种连接需要用户提供其 SOE 系统DI 模板的输入连接器的型号及详细接线说明，由我们为用户定制专用连接电缆。不管使用哪一种连接方式，都应确保连接后的 SOE 通道，在整个测试过程中不被原有的用户信号触发。2、山东东营接好测试电缆后接通测试仪电源。进入功能选择界面，按测试需求选择进入不同的触发模式界面。通过触摸屏操作，可设置触发信号的间隔时间、山东东营脉宽、山东东营间隔、山东东营次数等参数。每个测试界面中均有简要的说明。3、山东东营先进行试验触发。可用任何一种触发模式，按“触发”键，观察测试仪面板上的输出指示灯和被测试的 SOE 模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、山东东营确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE 系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时 3 秒后自动复归或在任意时刻手动按任意键复归（脉冲模式下无延时）。5、山东东营从被测设备中调取 SOE 触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。第二章、山东东营综合测试TH-128 的综合测试功能包括：开关量保护回路延迟时间测试、山东东营模拟量保护回路延迟时间测试、山东东营DCS工作站画面刷新时间测试和模拟量信号波形显示。从仪器开机上电后的主选画面选择“综合测试”即可进入选项界面，选择点击可分别进入各项测试。每种测试均在屏幕上显示有操作方法， 按提示操作即可，非常直观简便。

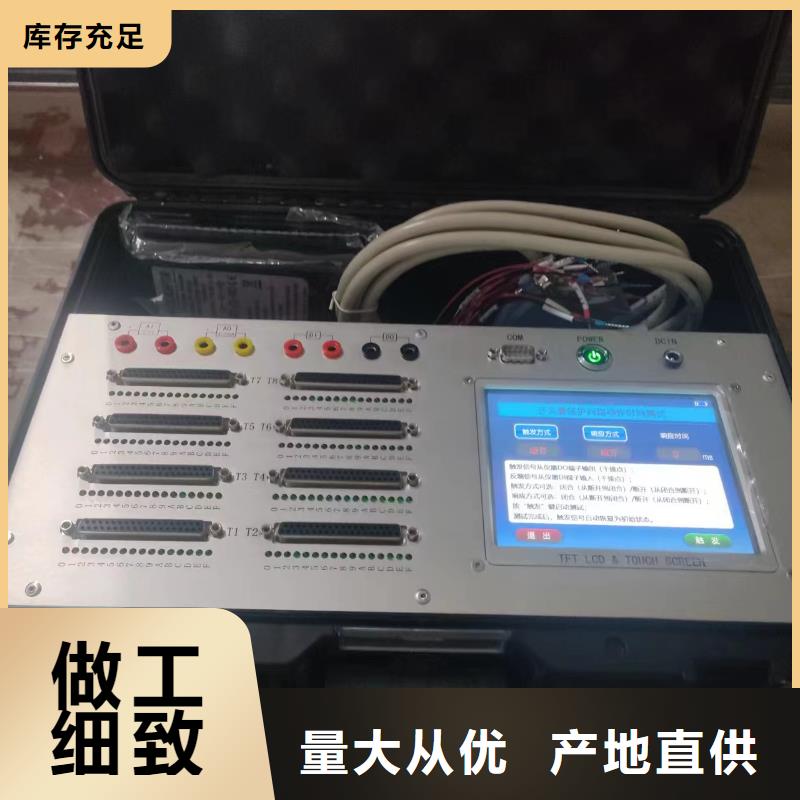

山东东营SOE测试仪开关量输出通道特性：项目规范值测试条件开路耐压0-300VIs＝0.5uA导通压降小于2.6VIf＝100mA电流容量150mAVs＝2.4V隔离特性1500VDO通道间初始\复位状态开路3、山东东营当地面板布局图1：AC电源插座(充电插座) 2：彩色液晶触摸屏3：电源开关 4：DO输出插座（DB37）4、山东东营当地输出插座和通道序号仪器面板上有 4个DB37型输出插座。每个插座包含16个输出通道，共计64个输出通道。每个DB37插座内部引脚与通道序号的对应如下图：根据用户使用的不同厂家的SOE设备，可选配不同的测试电缆附件。通用型电缆为出厂标准配置，专用型电缆需用户根据自己使用的DCS系统规格单独订购。5、山东东营当地触发输出时序图根据不同的系统测试需要，本仪器可选择顺序触发、山东东营当地逆序触发、山东东营当地分组同步触发和重复脉冲触发4种模式。其输出时序如下：5-1、山东东营当地顺序触发 用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用TDS64B的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。
